cad快捷键命令大全表格：cad常用快捷键一览表
本文目录
cad常用快捷键一览表
cad常用快捷键一览表如下：
1、CTRL+1 特性面板
2、CTRL+2 打开图象资源管理器
3、CTRL+N 新建
4、CTRL+O 打开
5、CTRL+0 全屏
6、CTRL+P 打印
7、CTRL+Y 恢复U命令撤销的一步操作
8、CTRL+Z 恢复U命令撤销的一步操作
使用cad的技巧：
1、绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
2、为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽度应由图层控制（BYLAYER）。
3、需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。
4、不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。
5、对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

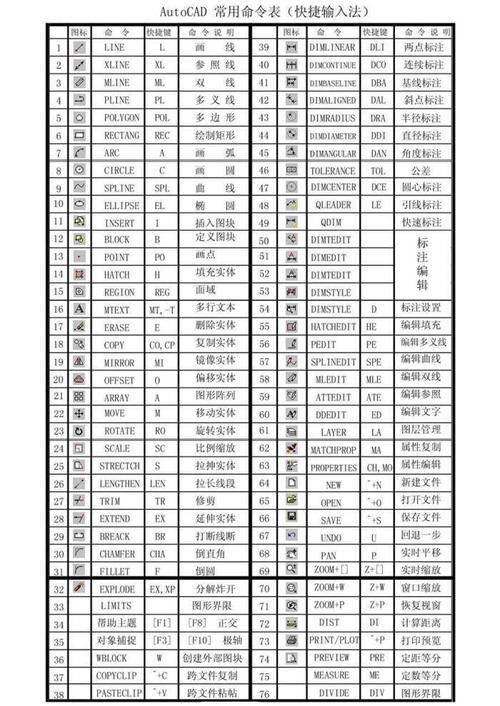

cad快捷键命令大全表格
cad快捷键命令大全包括常用功能键、常用CTRL，ALT快捷键、尺寸标注、捕捉快捷命令、基本快捷命令等。
一、常用功能键
F1：获取帮助。
F2：实现作图窗和文本窗口的切换。
F3：控制是否实现对象自动捕捉。
F4：数字化仪控制。
F5：等轴测平面切换。
F6：控制状态行上坐标的显示方式。
F7：栅格显示模式控制。
F8：正交模式控制。
F9：栅格捕捉模式控制。
F10：极轴模式控制。
F11：对象追踪模式控制。
二、常用CTRL，ALT快捷键
ALT+TK如快速选择。
ALT+NL线性标注ALT+VV4快速创建四个视口。
ALT+MUP提取轮廓。
Ctrl+B：栅格捕捉模式控制（F9）。
Ctrl+C：将选择的对象复制到剪切板上。
Ctrl+F：控制是否实现对象自动捕捉（F3）。
Ctrl+G：栅格显示模式控制（F7）。
Ctrl+J：重复执行上一步命令。
Ctrl+K：超级链接。
Ctrl+N：新建图形文件。
Ctrl+M：打开选项对话框。
Ctrl+O：打开图象文件。
Ctrl+P：打开打印对说框。
Ctrl+S：保存文件。
Ctrl+U：极轴模式控制（F10）。
Ctrl+v：粘贴剪贴板上的内容。
Ctrl+W：对象追踪式控制（F11）。
Ctrl+X：剪切所选择的内容。
Ctrl+Y：重做。
Ctrl+Z：取消前一步的操作。
Ctrl+1：打开特性对话框。
Ctrl+2：打开图象资源管理器。
Ctrl+3：打开工具选项板。
Ctrl+6：打开图象数据原子。
Ctrl+8或QC：快速计算器。
三、尺寸标注
DLI：线性标注。
DRA：半径标注。
DDI：直径标注。
DAL：对齐标注。
DAN：角度标注。
DCO：连续标注。
DCE：圆心标注。
LE：引线标注。
TOL：公差标注。
四、捕捉快捷命令
END：捕捉到端点。
MID：捕捉到中点。
INT：捕捉到交点。
CEN：捕捉到圆心。
QUA：捕捉到象限点。
TAN：捕捉到切点。
PER：捕捉到垂足。
NOD：捕捉到节点。
NEA：捕捉到最近点。
五、基本快捷命令
AA：测量区域和周长（area）。
ID：指定坐标。
LI：指定集体（个体）的坐标。
AL：对齐（align）。
AR：阵列（array）。
AP：加载*lsp程系。
AV：打开视图对话框（dsviewer）。
SE：打开对象自动捕捉对话框。
ST：打开字体设置对话框（style）。
SO：绘制二围面（2d solid）。
SP：拼音的校核（spell）。
SC：缩放比例（scale）。
SN：栅格捕捉模式设置（snap）。
DT：文本的设置（dtext）。
DI：测量两点间的距离。
OI：插入外部对象。
RE：更新显示。
RO：旋转。
LE：引线标注。
ST：单行文本输入。
La：图层管理器。
